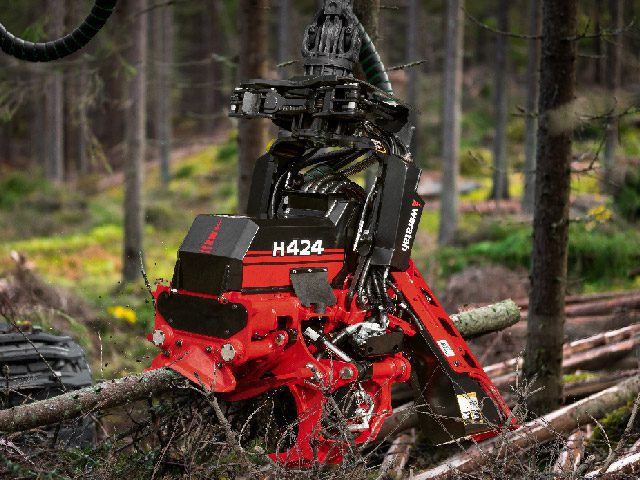

Tête d’abatteuse-façonneuse H424 — vue de profil

H424

Tête de récolte

Poids (sans rotateur ni maillon) icône
1 105 kg/2 436 lb
Poids (sans rotateur ni maillon)
Exigences hydrauliques maximales icône
28 MPa/4 061 psi
Exigences hydrauliques maximales
Capacité de coupe icône
620 mm/24,4 po
Capacité de coupe
Diamètre d’ébranchage, d’une extrémité à l’autre icône
430 mm/17,0 po
Diamètre d’ébranchage, d’une extrémité à l’autre
Nouvelles et événements

Caractérisée par son rendement et ses compétences constantes dans les coupes de seconde éclaircie et de régénération précoce, la tête H424 polyvalente convient aussi bien aux applications de traitement qu'à celles d'écorçage. Spécialement conçue pour les machines à roues et à chenilles de taille moyenne, cette tête se caractérise par un excellent rapport poids-puissance et une taille compacte, ce qui la rend très maniable.

Avec son alimentation puissante et sans glissement à quatre roues motrices, la soupape à haut rendement éprouvée de la tête H424 assure une commande efficace de la tête et du débit d'huile hydraulique.

Son châssis principal est doté d’une durabilité élevée, d’un boîtier de scie renforcé, d’un angle d’inclinaison amélioré et d’un châssis incliné robuste en option pour les applications à chenilles. Les bras à galets d’alimentation sont dotés de roulements durables, de protecteurs de galets d’alimentation intégrés et de vérins et d’axes renforcés, ainsi que d’un nouvel acheminement des tuyaux qui augmente la durabilité du boîtier de moteur d’alimentation.

L’unité de scie SuperCut 100 très efficace avec lubrification et tension automatique de la chaîne a un diamètre d’abattage maximal de 620 mm (24,4 po), ce qui donne à la tête H424 un excellent rendement dans les éclaircies précoces jusqu’à l’abattage de régénération précoce. Quatre couteaux d’ébranchage mobiles ainsi qu’un couteau supérieur fixe et un couteau arrière fixe, assurent un débranche de qualité exceptionnelle pour tous les diamètres de tronc.

Données techniques

Dimensions  Largeur, tête ouverte (mm/po) 1 520/60,0
Largeur, tête fermée (mm/po) 1 300/51,2
Hauteur sans rotateur ni maillon (mm/po) 1 345/53
Poids Sans rotateur, maillon et quelques options (kg/lb) 1 105/2 436
Ébranchage Couteaux d’ébranchage 4 mobiles, 2 fixes
Diamètre d’ébranchage, d’une extrémité à l’autre (mm/po) 430/17,0
Ouverture maximale des couteaux supérieurs (mm/po) 610/24,0
Ouverture maximale des couteaux inférieurs (mm/po) 670 / 26,4
Entraînement Quantité de galets d’entraînement 4
Force d’alimentation brute [kN] (roues d’alimentation en acier) 620/400 cm³ : 27
503/315 cm³ : 21,5
Vitesse d’alimentation maximale (m/s) 4,3 à 5,3
Ouverture maximale du galet (mm/po) 640/25,2
Diamètre minimal (mm/po) 40/1,6
Butée/scie d’abattage De série SuperCut 100S avec tension automatique de la chaîne
Diamètre de coupe maximal (mm/po) 620/24,4
Longueur de la barre de scie (mm) 750
Type de chaîne (mm/po) 0,404
Moteur de la scie 19, 20 ou 25 cm³
Capacité du réservoir d’huile 7,5 l
Plage du porteur Sur roues (tonnes métriques) 17 à 22
À chenilles (tonnes métriques) 16 à 21
Système hydraulique Pression de fonctionnement maximale (MPa/psi) 28/5 075
Capacité maximale de la pompe (l/min, gal/min) 260 à 320, 69 à 85
Système de contrôle et de mesure TimberRite H-16

Équipement en option

Marquage de couleur Traitement des souches
Abattage de plusieurs arbres Galets d’alimentation d’écorcement
Galets d’alimentation Moipu Galets d’alimentation avec vignette en acier
Galets d’alimentation en acier avec profil en V Trousses de chaîne et de barre de scie
Ensemble de tuyaux hydrauliques Châssis incliné robuste
Options de rotateurs Couteaux de traitement
Lubrification de la barre de scie et de la chaîne



Tous les modèles ne sont pas offerts dans tous les pays. Le service et le soutien peuvent aussi varier selon la région. Veuillez communiquer avec un concessionnaire pour obtenir de plus amples renseignements.
